Hliníkový plech
GNEE Aluminium: Přední dodavatel hliníkových plechů v Číně
Vítejte v GNEE. Jsme přímým výrobcem a globálním dodavatelem průmyslových a komerčních hliníkových plechů. Dodáváme hliníkové materiály řady 1000 až 8000 distributorům kovů, stavebním dodavatelům a výrobním závodům po celém světě.
Rychlé dodání
7-20 dní v závislosti na množství
Vzorek zdarma
Vzorek produktů je k dispozici
Zajištění kvality
Námořní certifikace ASTM/EN/ISOCertifikace
Podpora 24/7
Vyhrazená podpora
Dodáváme ucelenou řadu hliníkových plechů přizpůsobených vašim přesným specifikacím:
| Třída slitiny | Zmírnit | Rozsah tloušťky (mm) | Rozsah šířky (mm) | Standardní šířky (mm) |
|---|---|---|---|---|
| 1100 / 1050 / 1060 | O / H12 / H14 / H16 / H18 / H22 / H24 / H26 / H32 / H34 / H36 | 0.1 – 500 | 100 – 3000 | 1000 / 1250 / 1500 / 2000 |
| 2024 / 2A12 / 2017 / 2A11 | O / T4 / T3 / T6 / T8 / T351 / T851 | 0.5 – 200 | 500 – 2500 | 1220 / 1250 / 1500 / 2000 / 2200 / 2500 |
| 3003 / 3004 / 3104 / 3005 / 3105 | O / H12 / H14 / H16 / H18 / H22 / H24 / H26 / H32 / H34 / H36 / H38 / T4 | 0.3 – 200 | 100 – 2500 | 1000 / 1250 / 1500 / 2000 |
| 5052 / 5754 / 5083 / 5086 / 5454 / 5005 | O / H111 / H112 / H321 / H114 / H12 / H14 / H24 / H32 / H34 / H18 / H38 | 0.3 – 200 | 100 – 2500 | 1220 / 1250 / 1500 / 2000 / 2200 / 2500 |
| 6061 / 6063 / 6082 / 6005 | O / T4 / T3 / T6 / T651 | 0.3 – 200 | 100 – 2500 | 1000 / 1250 / 1500 / 2000 |
| 7075 / 7050 / 7150 / 7085 / 7003 / 7330 | O / T3 / T4 / T6 / T73 / T74 / T76 / T77 | 0.5 – 500 | 100 – 4000 | 1220 / 1250 / 1500 / 2000 / 2200 / 2500 |
Povrchové úpravy:Povrchová úprava frézováním, barevně potažená, embosovaná (dezén běhounu) a přizpůsobené ochranné fólie (PE/PVC).
Pokud požadujete více specifikací a rozměrů hliníkových materiálů, obraťte se na naše oddělení hliníkových materiálů.
Normy hliníkových plechů a rozměrové tolerance
GNEE dodává hliníkové plechy a desky podle platných mezinárodních a národních norem, včetně ASTM, EN, JIS a GB/T. Tyto normy specifikují požadavky na označení slitiny, tvrdost, chemické složení, mechanické vlastnosti, rozměrové tolerance a kontrolu výrobků. V závislosti na aplikaci a požadavcích objednávky mohou kupující specifikovat příslušné standardní a rozměrové požadavky, aby byla zajištěna konzistentní kvalita materiálu a rozměry produktu.
Mezinárodní normy pro hliníkové plechy a desky
| Standardní systém | Standardní číslo | Popis |
|---|---|---|
| americký standard | ASTM B209/B209M | Hliníkové plechy a plechy z hliníkových slitin |
| Evropská norma | EN 485-1 | Technické podmínky pro kontrolu a dodání |
| Evropská norma | EN 485-2 | Mechanické vlastnosti |
| Evropská norma | EN 485-3 | Rozměrové a tvarové tolerance pro výrobky válcované za tepla |
| Evropská norma | EN 485-4 | Rozměrové a tvarové tolerance pro výrobky válcované za studena |
| Japonský standard | JIS H 4000 | Hliníkové a hliníkové plechy, desky a pásy |
| Čínský standard | GB/T 3880.1 | Všeobecné požadavky na hliníkové a hliníkové desky a plechy |
| Čínský standard | GB/T 3880,2 | Mechanické vlastnosti |
| Čínský standard | GB/T 3880,3 | Rozměrové tolerance |
Chemické složení běžně používaných plechů z hliníkových slitin
Poznámka:Řada 2xxx=vysoký Měď, řada 5xxx=vysoký Hořčík, řada 7xxx=vysoký Zinek. To jsou klíčové legující prvky, které určují výkon.
| Slitina | Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|
| 1060 | Menší nebo rovno 0,25 | Menší nebo rovno 0,35 | Menší nebo rovno 0,05 | Menší nebo rovno 0,03 | Menší nebo rovno 0,03 | - | Menší nebo rovno 0,05 | Menší nebo rovno 0,03 | Větší nebo rovno 99,60 |
| 2024 | Menší nebo rovno 0,50 | Menší nebo rovno 0,50 | 3.8–4.9 | 0.30–0.90 | 1.2–1.8 | Menší nebo rovno 0,10 | Menší nebo rovno 0,25 | Menší nebo rovno 0,15 | Zbytek |
| 3003 | Menší nebo rovno 0,60 | Menší nebo rovno 0,70 | 0.05–0.20 | 1.0–1.5 | - | - | Menší nebo rovno 0,10 | - | Zbytek |
| 5052 | Menší nebo rovno 0,25 | Menší nebo rovno 0,40 | Menší nebo rovno 0,10 | Menší nebo rovno 0,10 | 2.2–2.8 | 0.15–0.35 | Menší nebo rovno 0,10 | - | Zbytek |
| 6061 | 0.4–0.8 | Menší nebo rovno 0,70 | 0.15–0.40 | Menší nebo rovno 0,15 | 0.8–1.2 | 0.04–0.35 | Menší nebo rovno 0,25 | Menší nebo rovno 0,15 | Zbytek |
| 7075 | Menší nebo rovno 0,40 | Menší nebo rovno 0,50 | 1.2–2.0 | Menší nebo rovno 0,30 | 2.1–2.9 | 0.18–0.28 | 5.1–6.1 | Menší nebo rovno 0,20 | Zbytek |
Poznámka: Řada 4xxx (slitiny Al-Si jako 4032) se používá hlavně pro svařovací drát a kovářské materiály a běžně se nedodává jako standardní plechové výrobky.
Typické mechanické vlastnosti běžně používaných hliníkových plechů
Poznámka:Mechanické vlastnosti se výrazně liší v závislosti na podmínkách teploty. Následující údaje představují nejčastěji dodávané tempery na světovém trhu.
| Slitina & Temper | Pevnost v tahu (MPa) | Mez kluzu (MPa) | Prodloužení (%) | Typické vlastnosti |
| 1060 - H24 | 95 – 130 | Větší nebo rovno 75 | Větší nebo rovno 6 | Vynikající ohyb, vysoká elektrická vodivost |
| 2024 - T3 | Větší nebo rovno 440 | Větší nebo rovno 290 | Větší nebo rovno 10 | Vysoká pevnost (aplikace v letectví a armádě) |
| 3003 - H14 | 145 – 195 | Větší nebo rovno 120 | Větší nebo rovno 8 | Dobrá odolnost proti korozi, vhodné pro střešní krytiny a hluboké tažení |
| 5052 - H32 | 210 – 260 | Větší nebo rovno 130 | Větší nebo rovno 10 | Námořní třída, vynikající pro ohýbání |
| 6061 - T6 | Větší nebo rovno 290 | Větší nebo rovno 240 | Větší nebo rovno 8 | Ideální pro CNC obrábění a konstrukční díly |
| 7075 - T6 | Větší nebo rovno 540 | Větší nebo rovno 460 | Větší nebo rovno 7 | Ultra vysoká pevnost, nevhodné pro ohýbání |
Typické fyzikální vlastnosti běžně používaných plechů z hliníkových slitin
Poznámka:Hustota je zásadní pro výpočet hmotnosti a odhad nákladu. Elektrická vodivost je rozhodující pro elektrické a tepelné aplikace.
| Slitina | Hustota (g/cm³) | Bod tání ( stupeň ) | Tepelná vodivost (W/m·K) | Elektrická vodivost (% IACS) |
| 1060 | 2.71 | ~650 | 234 | 61 |
| 2024 | 2.78 | 500 – 638 | 121 | 30 |
| 3003 | 2.73 | 643 – 654 | 193 | 41 |
| 5052 | 2.68 | 607 – 649 | 138 | 35 |
| 6061 | 2.70 | 582 – 652 | 167 | 43 |
| 7075 | 2.81 | 477 – 635 | 130 | 33 |
Vzorec pro výpočet hmotnosti:
Délka (m) × šířka (m) × tloušťka (mm) × hustota=Hmotnost (kg)
Vysoce přesné tolerance tloušťky běžně používaných plechů z hliníkových slitin
Poznámka:Pro CNC obrábění a přesné lisování je kritická kontrola přísné tolerance. Vysoce přesné tolerance jsou k dispozici na vyžádání.
| Specifikovaná tloušťka (mm) | Standardní tolerance (mm) | Vysoká přesnost tolerance (mm) |
| 0.20 – 0.40 | ±0.03 | ±0.015 |
| 0.41 – 0.80 | ±0.04 | ±0.02 |
| 0.81 – 1.20 | ±0.05 | ±0.025 |
| 1.21 – 2.00 | ±0.06 | ±0.03 |
| 2.01 – 3.00 | ±0.08 | ±0.04 |
| 3.01 – 6.00 | ±0.12 | ±0.06 |
Pro kritické aplikace musí být v poptávce specifikovány vysoce přesné tolerance.
Výhody hliníkového plechu
Lehký
Hliníkový plech je asi 1/3 hmotnosti oceli.
Snadno se s ním manipuluje a pomáhá snižovat náklady na dopravu a instalaci.
Odolnost proti korozi
Hliník v normálním prostředí snadno nekoroduje.
Některé slitiny mají lepší odolnost proti korozi, například 3003 a 5052.
Pevnost
Hliníkový plech je lehký, ale přesto pevný.
Je vhodný pro základní konstrukční použití a obecné průmyslové aplikace.
Tvařitelnost
Hliníkový plech se snadno tvaruje.
Dá se ohýbat, rolovat nebo lisovat do různých tvarů.
Použití potravin a chemikálií
Hliník nereaguje snadno s potravinami nebo chemikáliemi.
Je široce používán pro kontejnery a skladovací aplikace.
Odrazivost
Hliník odráží světlo a teplo.
Používá se pro osvětlovací panely a tepelnou izolaci.
Výkon ohně
Hliník nehoří a neuvolňuje toxický plyn.
Je bezpečný pro běžné stavební použití.
Recyklovatelné
Hliník lze recyklovat a znovu použít.
To pomáhá snížit plýtvání materiálem a náklady.
Flexibilní velikosti
Hliníkový plech je k dispozici v různých tloušťkách a velikostech.
K dispozici je také vlastní velikost.
Nákladově efektivní
Hliníkový plech je nákladově efektivní ve srovnání s nerezovou ocelí.
Z tohoto důvodu je široce používán v mnoha průmyslových odvětvích.
Druhy hliníkových plechů
Perforovaný hliníkový plech
Perforovaný hliníkový plech má do povrchu vyražené otvory.
Používá se hlavně pro:
stropní panely
sluneční clony
stěnové panely a zástěny
Používá se také v potravinářském, farmaceutickém a laboratorním vybavení, kde je potřeba proudění vzduchu nebo filtrace.

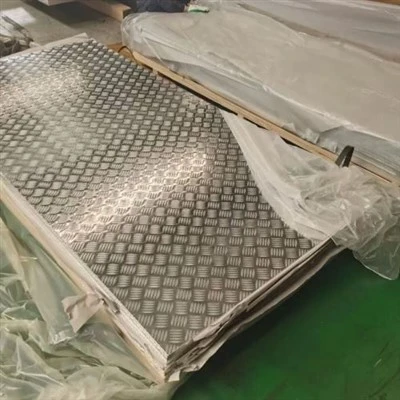

Hliníkový plech šachovnice
Žebrový plech má na jedné straně vyvýšené vzory a na druhé straně rovný povrch.
Nazývá se také nášlapná deska nebo podlahová deska.
Používá se pro:
podlaha
nakládací plochy
rampy
chodníky
Poskytuje protiskluzový výkon a je vhodný do oblastí s častým provozem.
Kartáčovaný hliníkový plech
Kartáčovaný hliníkový plech má na povrchu jednotný vzor čar.
Používá se pro:
dekorace interiéru
panely a kryty
domácí spotřebiče
Vybírá se hlavně pro vzhled, nikoli pro konstrukční použití.
Eloxovaný hliníkový plech
Eloxovaný hliníkový plech má na povrchu ochrannou oxidovou vrstvu.
Tato vrstva zlepšuje:
odolnost proti korozi
odolnost proti opotřebení
povrchová tvrdost
Používá se pro:
dekorativní panely
stavební materiály
značky a jmenovky
Je také vhodný pro aplikace, kde je vyžadována stabilní povrchová úprava.
Vlnitý hliníkový plech
Vlnitý hliníkový plech má na povrchu vlnité nebo lichoběžníkové tvary.
Používá se hlavně pro:
střešní plechy pro domy a továrny
stěnové panely pro sklady
jednoduché přístřešky a kůlny
Je lehký, snadno se instaluje a je vhodný pro venkovní použití.
Zrcadlový hliníkový plech
Zrcadlový hliníkový plech má vysoce reflexní povrch.
Používá se pro:
dekorativní panely
světelné reflektory
interiérové designové panely
Vybírá se hlavně pro povrchový vzhled a odraz.
Hliníkový kruh
Hliníkový kruh je kulatý hliníkový plech vyřezaný ze svitku nebo plátu.
Používá se pro:
nádobí (hrnce, pánve)
kuchyňské náčiní
jednoduché kryty a víka
Je snadné hluboce kreslit a točit do oblých tvarů.
Hliníkový pevný panel
Hliníkový masivní panel je plochý hliníkový plech používaný pro opláštění budov.
Používá se pro:
fasádní panely budov
obklady stěn
stropní panely
Má dobrou pevnost a po nátěru je vhodný pro venkovní použití.
Běžné aplikace hliníkových plechů
Díky svému vynikajícímu poměru pevnosti k hmotnosti, odolnosti proti korozi a tvarovatelnosti jsou naše hliníkové plechy široce používány v různých průmyslových odvětvích. Zde jsou nejběžnější aplikace:
1. Stavebnictví
- Střešní plechy (3003 / 3004):Lehký a vysoce odolný proti korozi. Ideální pro výrobu vlnitých plechových střech pro průmyslové továrny a komerční budovy.
- Obklady stěn a fasády (3003 / 5052):Hliníkové kompozitní panely (ACP) a pevné hliníkové plechy jsou nejlepší volbou pro exteriéry budov díky jejich odolnosti vůči povětrnostním vlivům a snadnému barevnému lakování PVDF.
- Dekorativní stropy (1100 / 3003):Používá se jako vnitřní stropní panely nebo velké architektonické dlaždice. Jsou lehké, ohnivzdorné a vizuálně přitažlivé.
- Venkovní přístřešky a chodníky:Vysoce odolné panely pro stavbu autobusových přístřešků, krytých chodníků a zastřešení veřejných zařízení.
2. Doprava a vozidla
- Obytné vozy a přívěsy (karavany):Hliníkové plechy drasticky snižují tažnou hmotnost rekreačních vozidel a přívěsů a zároveň nabízejí vynikající odolnost vůči venkovním povětrnostním vlivům.
- Protiskluzová podlaha (5052 / 6061 žebrové desky):Kostkované hliníkové desky poskytují vysokou trakci a odolnost proti opotřebení. Ideální pro korby nákladních vozidel, schodišťové stupně, nakládací rampy a průmyslové podlahy s vysokým provozem.
- Balkony a zábradlí:Pevné, ale lehké plechy používané pro obklady balkónů a balustrádové panely odolné proti povětrnostním vlivům.
3. Průmyslové a těžké stroje
- Vysoce namáhané konstrukční díly (6061 / 6082 / 7075):Tyto slitiny střední až vysoké pevnosti nabízejí vynikající strukturální integritu pro automobilové rámy, letecké součásti a aplikace náročné na sílu.
- Zvedací zařízení a jeřáby:Silné hliníkové desky (např. 5083, 6061) se používají pro prodlužovací výložníky, základní desky a podpěrné nosníky, aby se snížila vlastní hmotnost zařízení a zvýšila kapacita užitečného zatížení.
4. Balení, elektrotechnika a osvětlení
- Balení potravin a nápojů (3104 / 5052):Potravinářský hliník je netoxický a dokonale blokuje vlhkost. Široce se používá pro plechovky od nápojů, opakovaně použitelné pivní sudy a utěsněné nádoby na potraviny.
- Opláštění kabelu (1060 / 8011):Tenké hliníkové plechy a fólie jsou ovinuty kolem elektrických kabelů, aby poskytovaly vynikající vodivost a silnou bariéru proti vlhkosti/korozi.
- Osvětlovací reflektory (1050 / 1060):Čistý hliník nabízí vynikající odrazivost světla a tepla, díky čemuž je standardním materiálem pro komerční reflektory lamp a průmyslová svítidla.
5. Námořní a pobřežní aplikace
- Stavba lodí a trupy člunů (5083 / 5052): Celosvětově uznávané jako skutečné slitiny "námořní kvality" nabízejí výjimečnou odolnost vůči korozi mořské vody a extrémnímu počasí. Široce se používá pro výrobu trupů jachet, hlídkových člunů, rybářských plavidel a komerčních trajektů.
- Offshore platformy a struktury (5083 / 5754): Tyto slitiny poskytují vysokou únavovou pevnost a strukturální integritu. Jsou standardní volbou pro pobřežní ropné plošiny, přístavní infrastrukturu a námořní vybavení, čímž výrazně snižují dlouhodobé náklady na údržbu v drsných, slaných prostředích.
- Marine Decks & Port Walkways (5083 / 5052 Checker Plates): Protiskluzové hliníkové nášlapné desky (kostkované panely) jsou nezbytné pro lodní paluby, lodní schodiště, rampy v docích a přístavní chodníky, zajišťují vysokou trakci a životnost bez koroze.
Naše továrna
Naše kvalifikace a certifikace
Komplexní kontrola a kontrola kvality
Analýza chemického složení:
Před litím je každá tepelná šarže testována pomocíOptické emisní spektrometry (OES). To zaručuje přesnou čistotu slitiny (např. správné úrovně hořčíku a křemíku v 6061) a zajišťuje, že získáte 100% výkon primárního hliníku.
Přesná kontrola tloušťky a rozměrů:
Přísně kontrolujeme tolerance tloušťky pomocí inline laserových měřidel (např. standardní ±0,02 mm pro tenké plechy). Odmítáme extrémní negativní tolerance určené k podvádění na váze. To, co si objednáte, je přesně to, co dodáme.
Plochý povrch pro laserové řezání:
Vnitřní pnutí v hliníku může způsobit jeho deformaci při řezání. Naše plechy zpracováváme přes pokročiléstroje na vyrovnávání napětík uvolnění vnitřního stresu. Výsledkem je mrtvě plochý povrch, který nikdy nezablokuje vaše vláknové laserové řezačky nebo lisovací lisy.
Ultrazvukové testování (UT) pro tlusté desky:
U tlustých konstrukčních desek (zejména řady 5083, 6061 a 7075) provádíme ultrazvukovou detekci vad, abychom zajistili, že neexistují žádné vnitřní mikrotrhliny, poréznost nebo struskové vměstky, které by mohly způsobit selhání kovu při velkém namáhání.
Sledovatelnost a certifikace:
Každá jednotlivá paleta je označena jedinečným číslem tepla/šarže pro plnou sledovatelnost. ÚředníkMill Test Certificate (MTC)ukazující skutečné výsledky chemických a mechanických testů jsou poskytovány před odesláním. Plně také podporujeme kontroly třetích stran (TPI).SGS, BV nebo DNV.
Služby zpracování a přizpůsobení
GNEE nabízí kompletní služby vnitropodnikového zpracování pro dodání hliníkových polotovarů, které jsou připraveny pro vaši montážní linku.
Přesné řezání na velikost a řezání:
Provozujeme vysokorychlostní stříhací a dělicí linky. Ať už potřebujete úzké hliníkové pásy pro vinutí transformátoru nebo obdélníkové polotovary vlastní velikosti pro kovové skříně, nařežeme je na vaše přesné rozměry s čistými hranami bez otřepů. To drasticky snižuje váš odpad a místní náklady na pracovní sílu.
Ohýbání
Děrování
CNC obrábění
Profesionální fólie na ochranu povrchu:
Hliníkové povrchy se při manipulaci snadno poškrábou. Nabízíme služby laminování na míru:
Standardní PE/PVC fólie: Modré, černobílé nebo čiré fólie (50 až 100 mikronů) na jedné nebo obou stranách.
Fólie pro řezání laserem: Speciální fólie z PVC z vláken laseru, která se po procesu řezání laserem neroztaví, nespálí ani nezanechá na kovu žádné lepivé zbytky lepidla.
Coil Color Coating (PE / PVDF):
Pro aplikace střešních krytin, fasád a značení poskytujeme služby kontinuálního natírání. Vyberte si z ekonomické PE (Polyesterové) barvy pro vnitřní použití nebo prémiové PVDF (Fluorocarbonové) barvy s 20letou zárukou odolnosti vůči venkovním povětrnostním vlivům. K dispozici v jakékoli vlastní barvě RAL.
Normy balení
Oxidace vlhkostí (bílá rez) a poškození hran během 30denního oceánského tranzitu mohou zničit celý kontejner hliníku. Naše pravidla balení jsou přísná a standardizovaná:
- Vodotěsné balení: Listy jsou zabaleny do plastové fólie a silného hnědého kraftového papíru. Silikagelové vysoušeče jsou umístěny uvnitř, aby absorbovaly veškerou zachycenou vlhkost.
- Ochrana hran: Chrániče hran ze sololitu jsou aplikovány na všechny rohy, aby se zabránilo zařezávání ocelové pásky do kovu.
- Pevné palety: Náklad je upevněn na fumigovaných dřevěných paletách pomocí silných ocelových pásů.
- Možnost omezení hmotnosti: Standardní palety váží přibližně 2 tuny. Pokud váš skladový vysokozdvižný vozík dokáže zvednout pouze 1,5 tuny, jednoduše nás informujte před výrobou. Váhu palety přizpůsobíme vašemu vykládacímu zařízení.
Transparentní ceny a proces objednávek
Vzorec je: Cena surového hliníkového ingotu (SMM) + Poplatek za tovární zpracování.
Jak zahájit objednávku s GNEE:
- Pošlete svůj požadavek: Řekněte nám slitinu, temperování, tloušťku, rozměry a množství.
- Získejte cenovou nabídku: Do 24 hodin vám zašleme oficiální nabídku na základě dnešní tržní ceny hliníku.
- Potvrďte objednávku: Jakmile je cena dohodnuta, podepisujeme Proforma fakturu. Přijímáme T/T (30% vklad, 70% zůstatek proti kopii B/L) nebo 100% L/C na dohled u velkých projektů.
- Výroba: Standardní dodací lhůta je 15 až 25 dní.
- Kontrola a dodávka: Poskytujeme Mill Test Certificate (MTC) ukazující chemické složení a mechanické vlastnosti před odesláním. Následně naložíme kontejnery a vyřídíme exportní celní odbavení.
